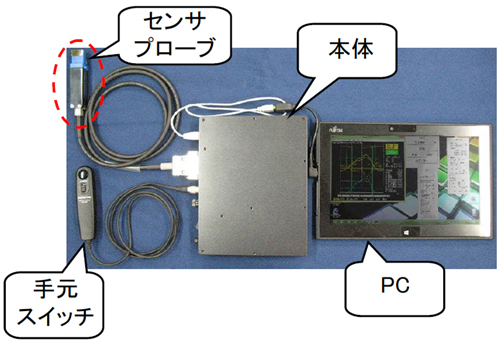

装置構成
本装置は以下の4点で構成しています。
・本体:ハードウェア制御,および励磁電圧パターン作成機能
・タブレットPC :データ解析,およびマンマシーンIF機能
・センサプローブ:磁束発生およびデータ取得機能
・手元スイッチ:検査データ記録トリガ機能
装置仕様
| 型式 | NPF01 | NPH02 | |
|---|---|---|---|
| 検査溶接径 | 3mm～7mm［インデテーション径8mm以下：有効センサ幅11mm］ （上記範囲外も対応できる可能性有り、要相談） |
||
| 対応チップ | R電極 |
||
| 被検査板厚（検査面1枚の厚さ） | 0.7mm～2.3mm （上記範囲外も対応できる可能性有り、要相談） |
||
| 被検査板種 | 270～980MPa （上記範囲外も対応できる可能性有り、要相談） |
||
| 被検査板表面処理 | 無処理、電気亜鉛メッキ、溶融亜鉛メッキ（アルミメッキは要相談） | ||
| 被検査板組数 | 2枚、3枚（両面殻の検査が必要） | ||
| センサ先端材質 | FR | ||
| データ保存 | XLS形式 | ||
| 検査条件設定 | 検査画面にて設定（設定内容はファイルに保存可） | ||
| 判定方法 | OK／NG判定、推定ナゲット径 | ||
| オプション | ナビモード、検査記録管理 | ||

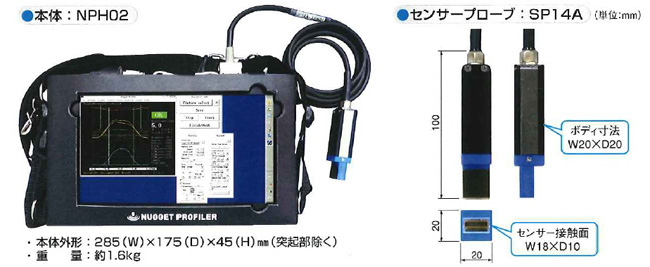

| 製品構成および寸法・重量 | 本体 | 350×255×100mm 重量5.4kg |
195×164×28mm 重量 約380gｂ（バッテリー無） 重量 約560gｂ（バッテリー有） |
| 中継器 | 100×160×40mm ケーブル長 10m 重量350g（ケーブル除く） |
なし | |
| センサ | 100×20×20mm ケーブル長 1.5m 重量 約200g（ケーブル含む） | ||
| 手元スイッチ | 27×120×20mm ケーブル長 1.0m 重量 約80g（ケーブル含む） | ||
| 動作温度範囲 | 5℃～40℃ | ||
| 動作湿度範囲 | ～80%RH（結露なきこと） | ||
| 電源 | AC85V~240V、05A | 以下2パターンを切り替えて使用可能 ①AC85V～240V、0.5Ａ ②バッテリー （単3型Ni-MH充電池7本） |
|
