特徴
- 丸パイプのシーム位置が検出可能。
- 磁気を利用するため反射率や色彩、濃淡、照明、油などの影響なし。
- 打痕傷などがついた製品でも検出可能。
- 検査時間はシームの位置出しまで約8秒。（Φ50mm丸パイプ）
- 190gの軽量センサー。
検査方法
- パイプを1回転させたときの円周磁界から
磁気特性データを取得。 - 得られたデータから物性を求める。
- 母材部分とシーム部分で物性値が異なり、シーム部分がピークとなる。
- ピーク位置に対応する角度でモーターが
パイプを位置決め。
注：
検査できる材料 ：鋼板、SUS440
検査できない材質：アルミ、銅、SUS304等

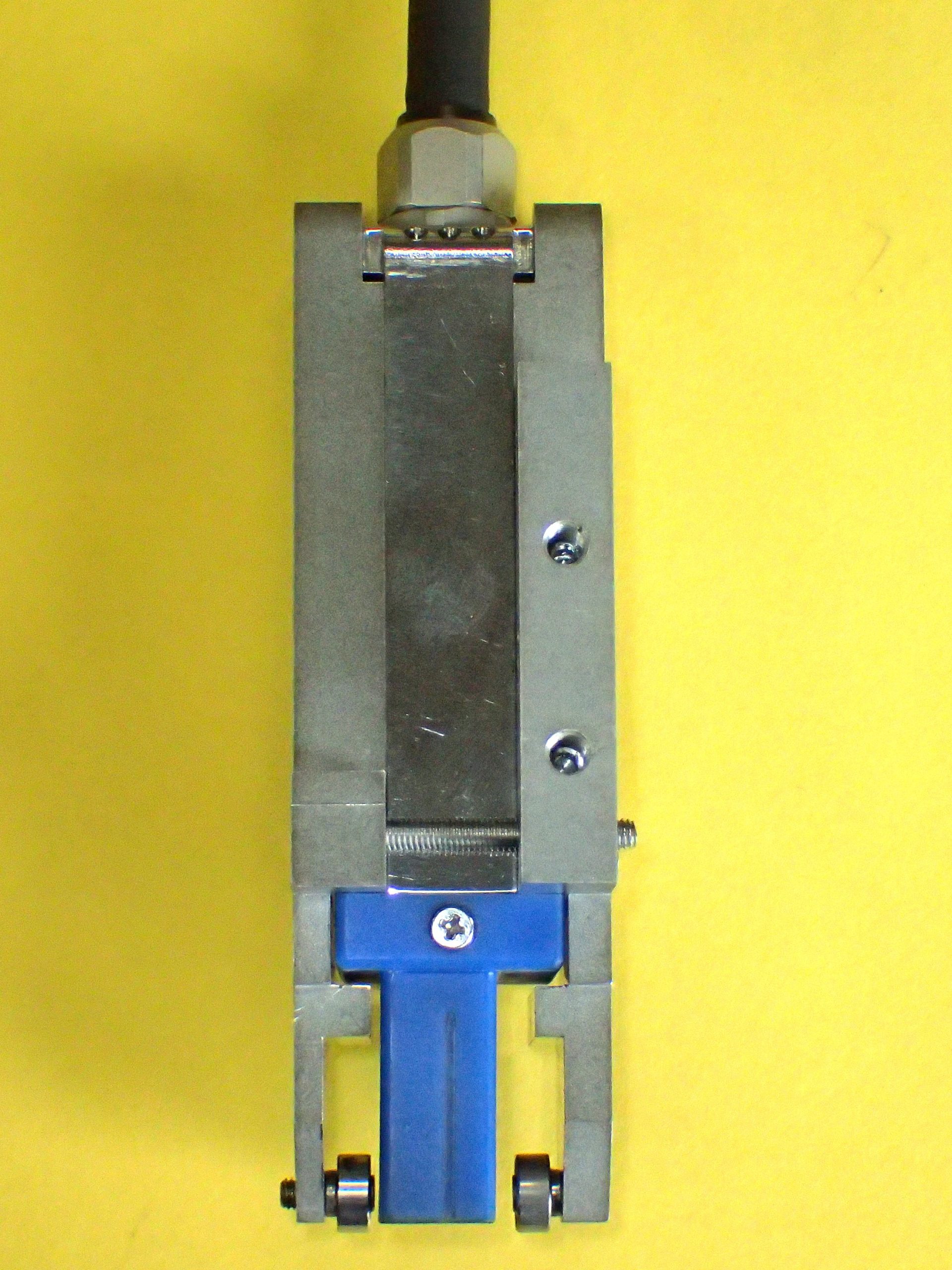

各部詳細
センサーとブラケット重量：350g
センサー非接触

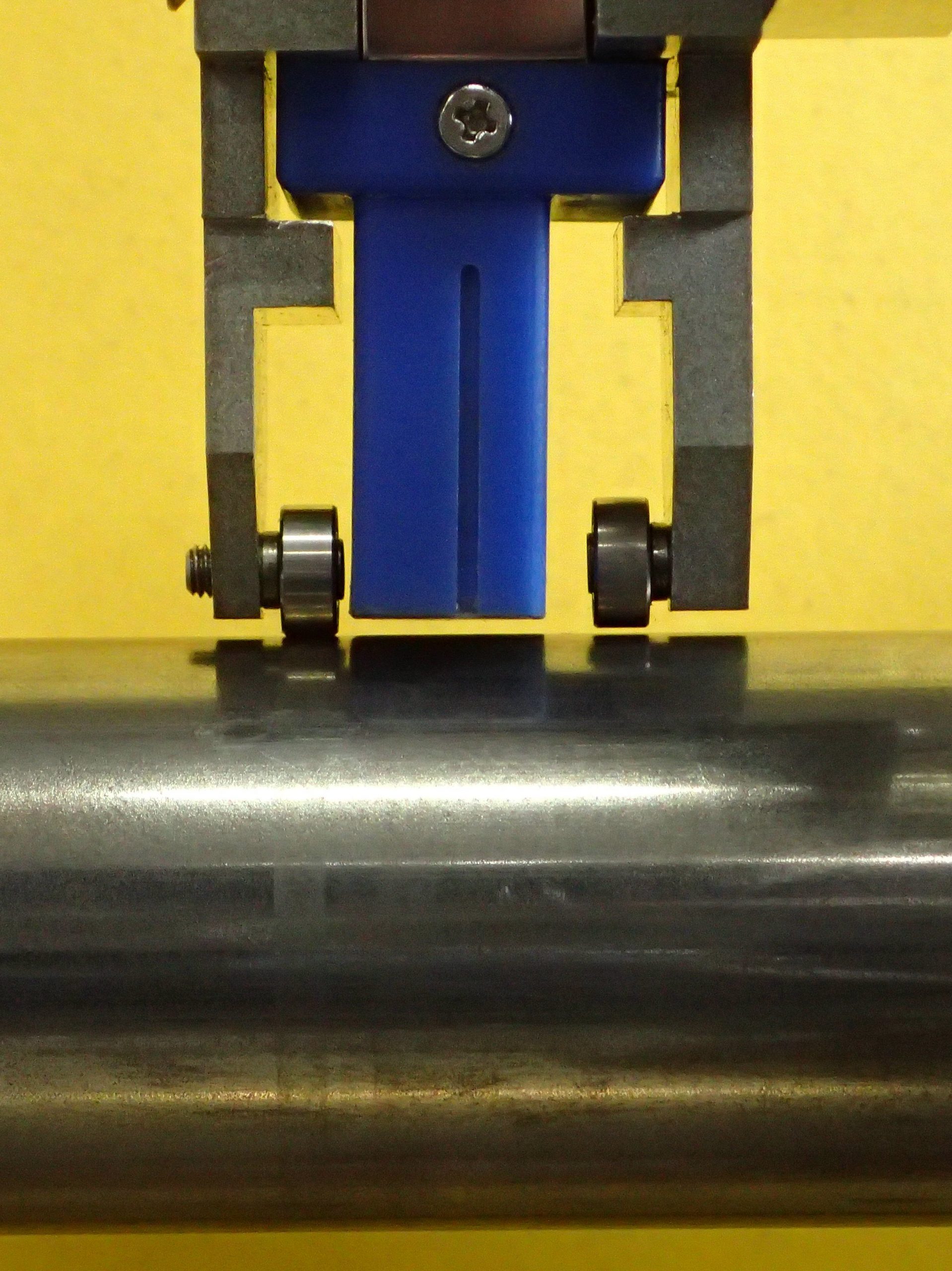

検査風景

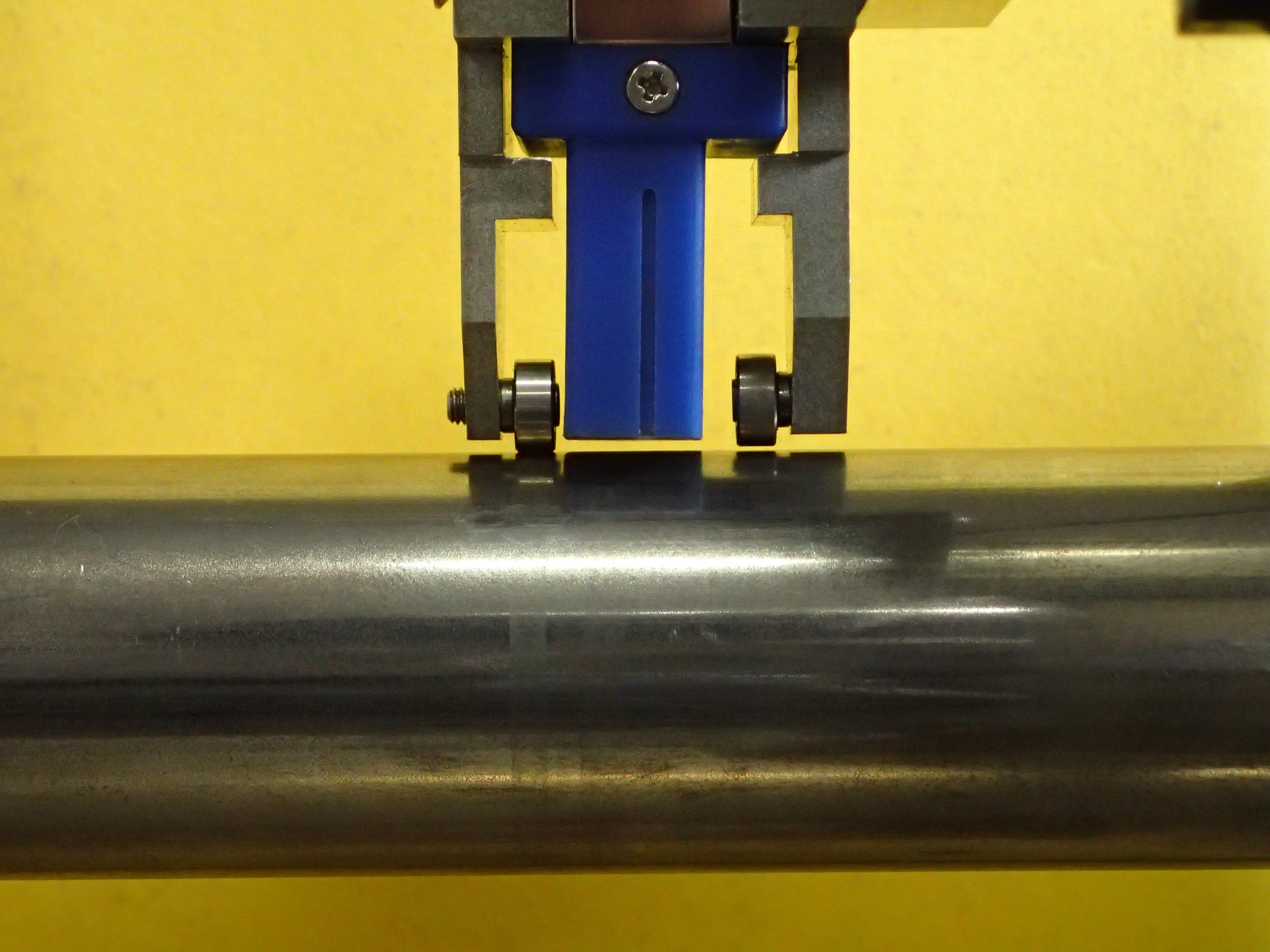

検査風景

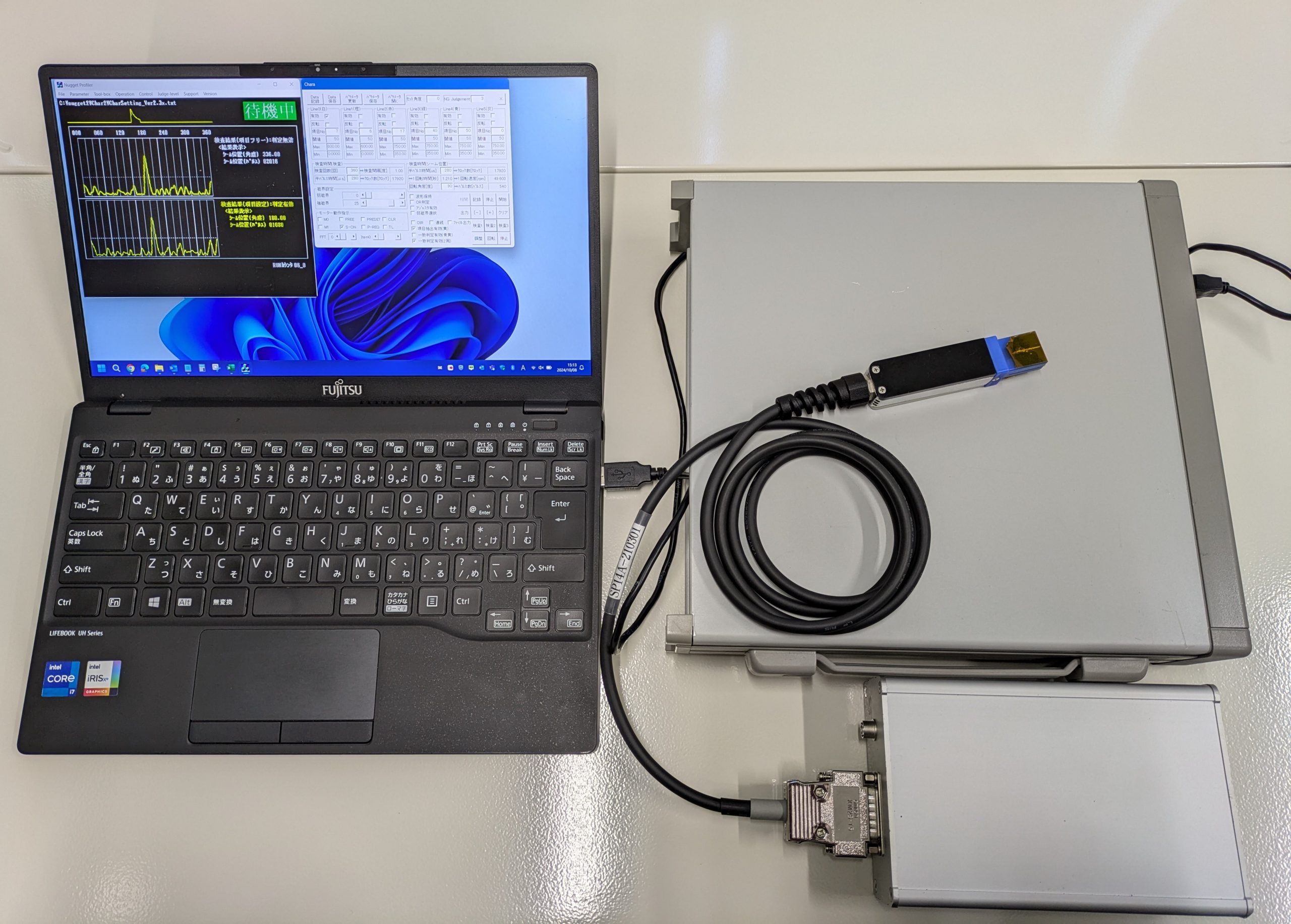

装置構成と仕様
本機とユーザー設備の接続はRS485(422)、もしくはEthernetとなります。
構成部品
本体ユニット：SSF01
サイズ
280(W)×260(D)×66(H)mm
電源・重量
AC85～240V 0.5A 50/60Hz
構成部品
センサープローブ：SP14A
サイズ
20(W)×20(D)×100(H)mm
電源・重量
350g(ブラケット含む)
装置構成
| モデル | SSF01 |
|---|---|
| 検査パラメータ設定 | 検査画面上で設定・保存可能 |
| センサー先端の素材 | FR |
| オプション | PLCとの接続 |
| 対応OS | Windows10 / 11 |
| 動作温度 | 5°C ～ 40°C |
| 動作湿度 | ～80%RH（結露なきこと） |
| 電源 | AC85V～240V 0.5A（本体のみ） |
