特徴
- 圧接の判別が容易
- ジェル塗布不要、ふき取り残しの懸念なし
- ドライの状態で検査可能
- 機械油等の影響なし
- 判定速度は最短4秒
- 検査結果は全てCSVファイルで自動保存
- バッテリ駆動、軽量のためライン内で検査可能
検査方法

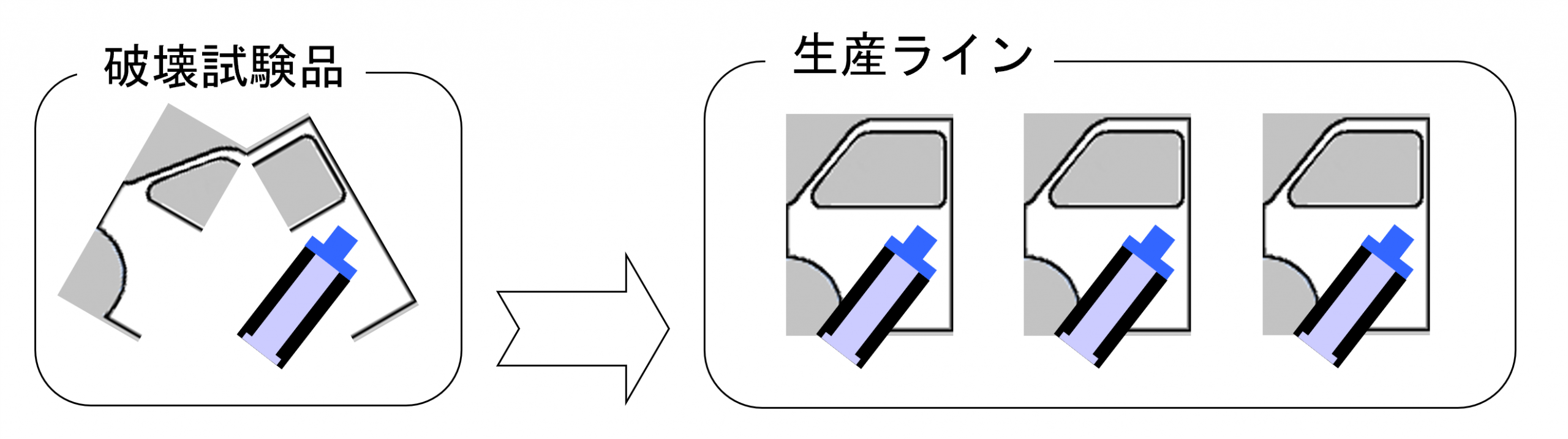

部品メーカーでの使用例
- ロット内のばらつきを確認できます
- ロットから1つの部品を破壊検査することで
溶接品質を保証できます
Note :
不良品の流出を防止できます。
破壊検査を実施しない部品についても
品質を確認できます。

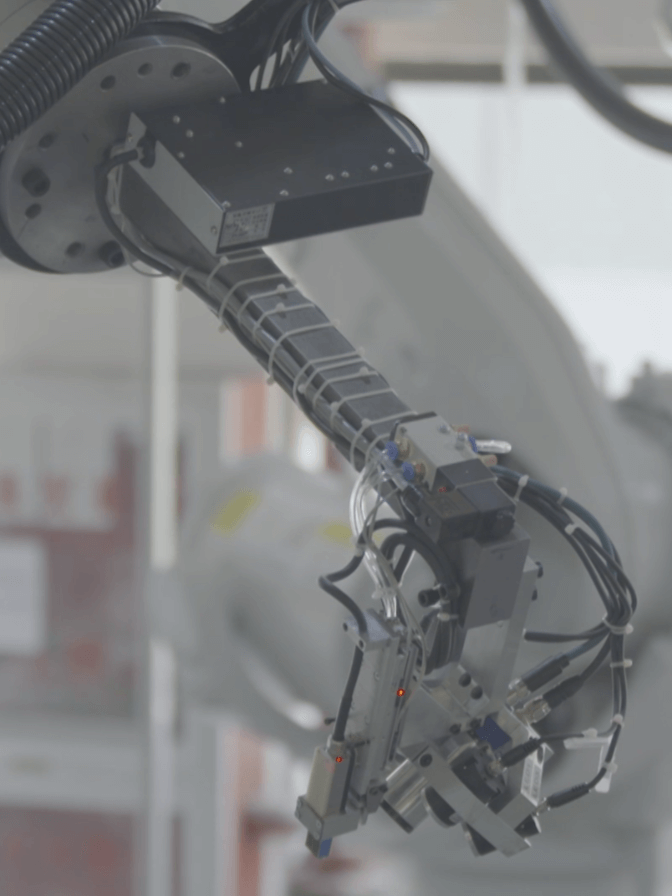

使用例

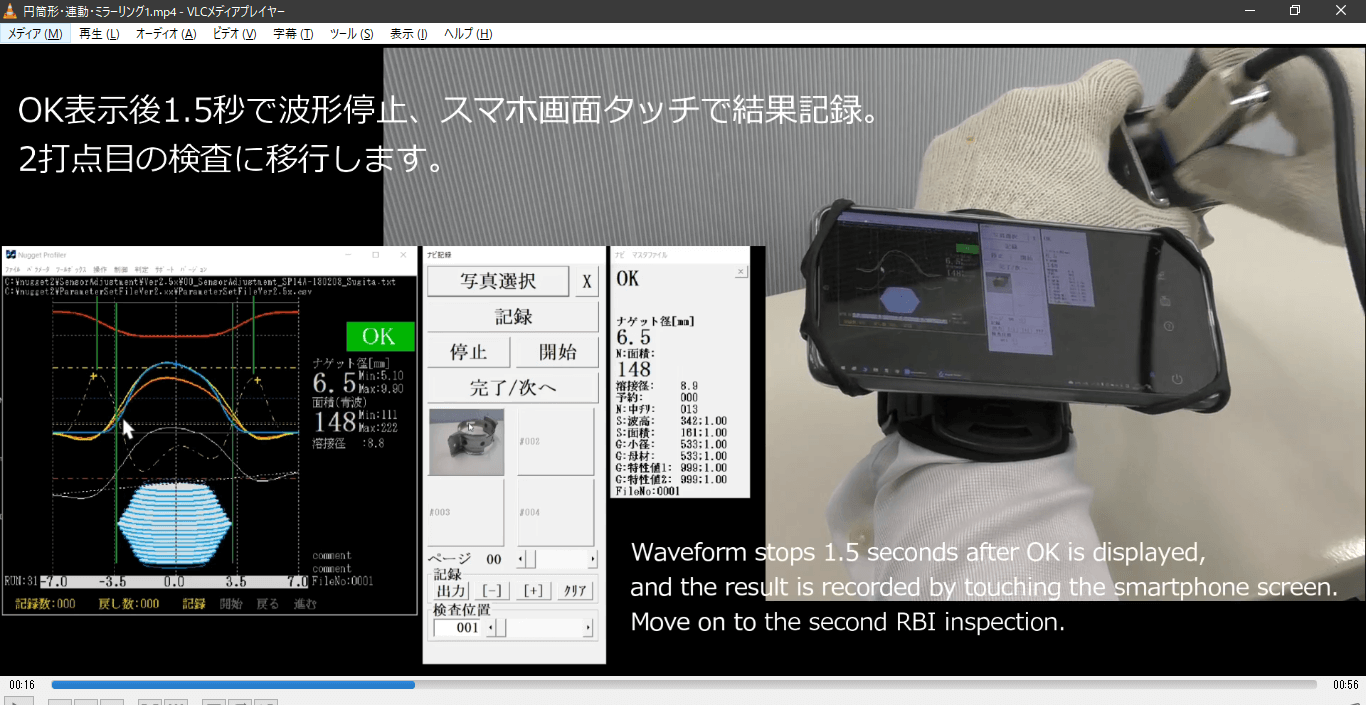

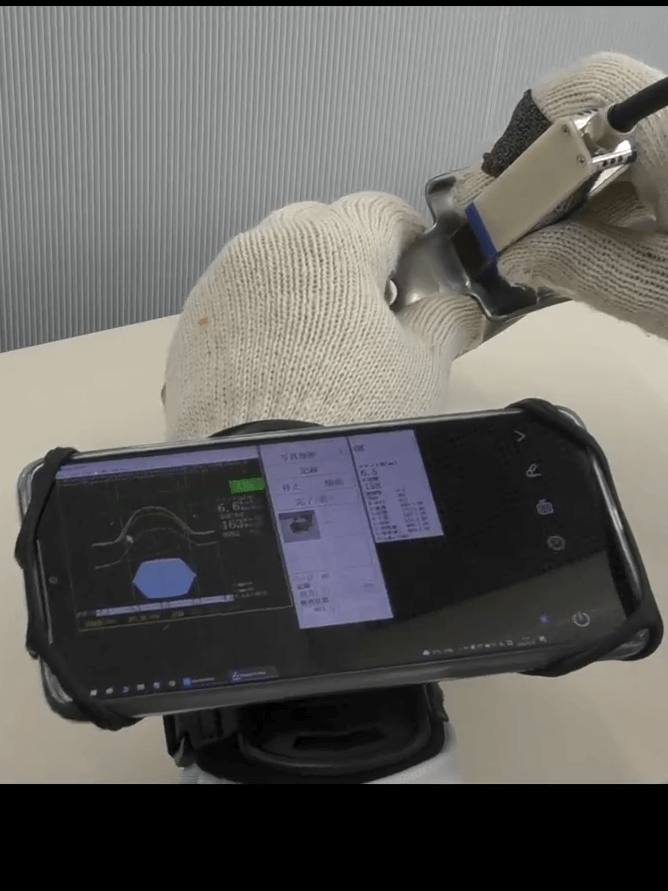

検査風景
検査風景

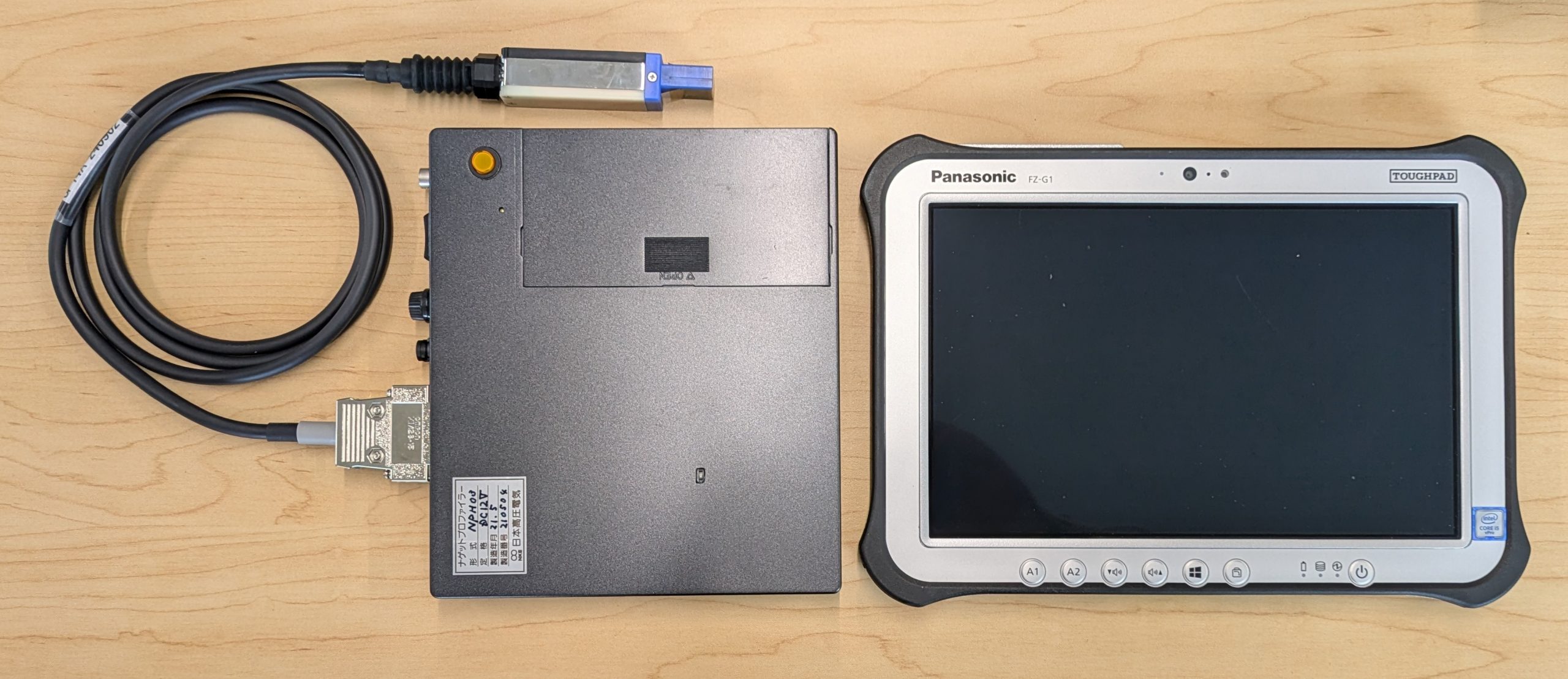

主な構成部品
ナゲットプロファイラーは以下4つの部品で
構成されます。
- 本体：ハードウェアの制御、励磁電圧パターン生成
- センサープローブ：磁束の生成とデータ取得
- Windows PC：各種ソフト駆動
- ハンドスイッチ：検査データの記録
共通仕様
| モデル | NPH03B, NPF02 |
|---|---|
| 検査可能ナゲット径 | 3～7mm |
| 検査可能板厚 | 0.7～2.3mm |
| Specimen sheet type | 1.3G級 超高張力鋼板～270Mpa鋼板 |
| 表面処理 | 亜鉛メッキ、無処理 |
| 板組 | 2枚、および3枚（3枚は両側から検査） |
製品仕様
| NPH03B | NPF02 | |
|---|---|---|
| タイプ | ポータブル | 据え置き |
| サイズ | 280x205x70 mm | 350x255x100 mm |
| 製品重量 | 2.32 kg | 5.40 kg |
| センサー重量 | 0.25kg | 0.25kg |
| 駆動電源 | AC電源、もしくはバッテリ駆動 1.AC85～240V , 0.5A 2.単三電池8本 |
.AC85～240V , 0.5A |
他の検査方法
との比較
| ナゲットプロファイラー（磁気式） | 超音波式 | チゼルテスト、ドライバーチェック | |
|---|---|---|---|
| ナゲットの定量化 | 最良 | 良 | 悪い |
| 圧接の検出 | 最良 | 良 | 最良 |
| 製品へのダメージ | 最良 | 良 | 悪い |
| 3枚板の検査 | 良 | 最良 | 良 |
| 検出内容 | 金属の組織変化 | 音の反射時間 | 機械的強度 |
| 検査できる素材 | 炭素鋼板、炭素鋼板と異材接合 | 炭素鋼板、非鉄金属 | 炭素鋼板、非鉄金属 |
